做催化相关研究的你，大概率被TPR、TPD这些化学吸附实验“虐”过。一天最多测2-3个样品，一批十几个就得耗一周，好不容易等出结果，却发现数据跑偏。重新预约、重新制样（少则几十毫克，多则上百毫克）不说，仪器档期已排的满满当当！

很多人觉得化学吸附实验简单：装样品➡️跑程序➡️等结果。但真正让数据“翻车”，往往藏在流程（图1）里看不见的细节中。今天就拆解几个高频坑，帮你少走弯路，数据精准不返工！

图1：程序升温技术测试过程示意图

样品篇：别让样品“自由飞翔”，造粒+装样规范是关键

核心原则：能造粒就造粒，装填高度一致，绝不沾管壁！

“样品必须造粒吗？太麻烦了！”这是最常听到的灵魂拷问。答案很明确：能造粒必造粒！造粒既能保证系统压力稳定不超压，还能减小样品床层厚度，降低温度梯度。

要是碳材料这类“叛逆选手”造不了粒，也得压成片状！不然50mg就堆得老高，高温段容易烧结成块，直接让系统压力飙升，甚至把样品管反吹掉落——别问怎么知道的，都是过来人的血泪教训。

还有个最容易忽略的点：样品要“安分守己”待在指定区域！有同学装样时，少量样品沾到管壁上，觉得“就一点，没事”，结果H₂-D₂交换实验室温就有反应信号，可问题是低载量的Co催化剂没这本事啊！

为什么？看加热炉结构图（图2）就懂了：样品管上端处于110℃恒温区，沾在管壁的样品相当于提前被加热，自然出现异常信号。正确操作是让样品只待在红色圈出区域，热偶尾端离样品表面2-3mm才合规。

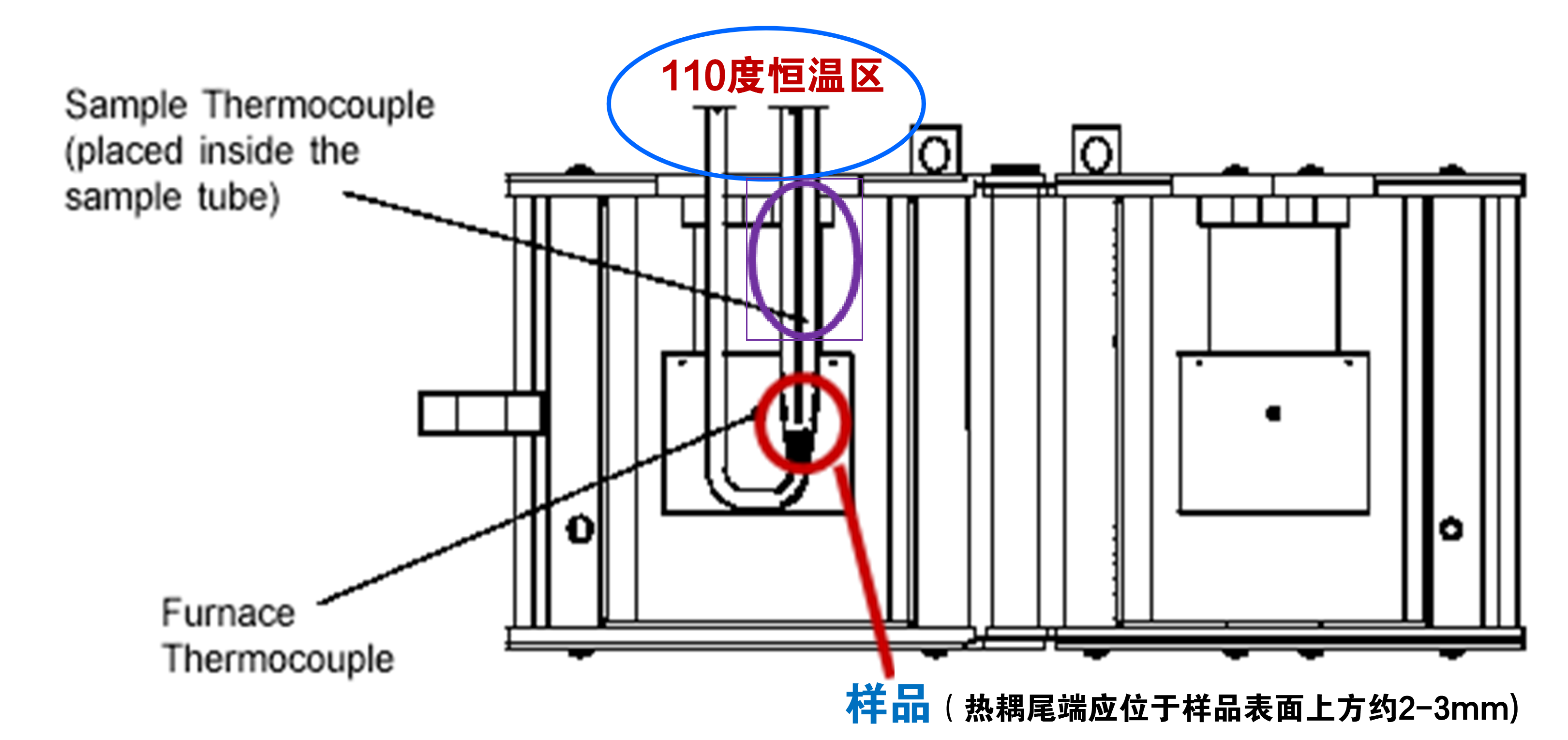

图2：程序升温技术加热炉结构图

检测器篇：TCD vs 质谱，选对才不白忙活

原则很简单：有质谱优先用质谱！TCD靠气体热导值差异检测，局限性大；质谱能捕捉微小变化，但要注意避开质量数重叠。

TCD一般适合H₂-TPR和金属分散度测定，选气有讲究：H₂要和N₂或Ar配成5-10%混合气，浓度越高灵敏度越低；其他气体（如CO、O₂）得和He搭配。

质谱才是“全能选手”！以镍基催化剂H₂-TPR为例（图3、4），TCD信号看着正常，但质谱不仅验证了氢气消耗（m/z=2），还检测到CO₂、CH₄（m/z=44、16、15等）生成，证实样品含碳杂质——这是TCD完全做不到的。

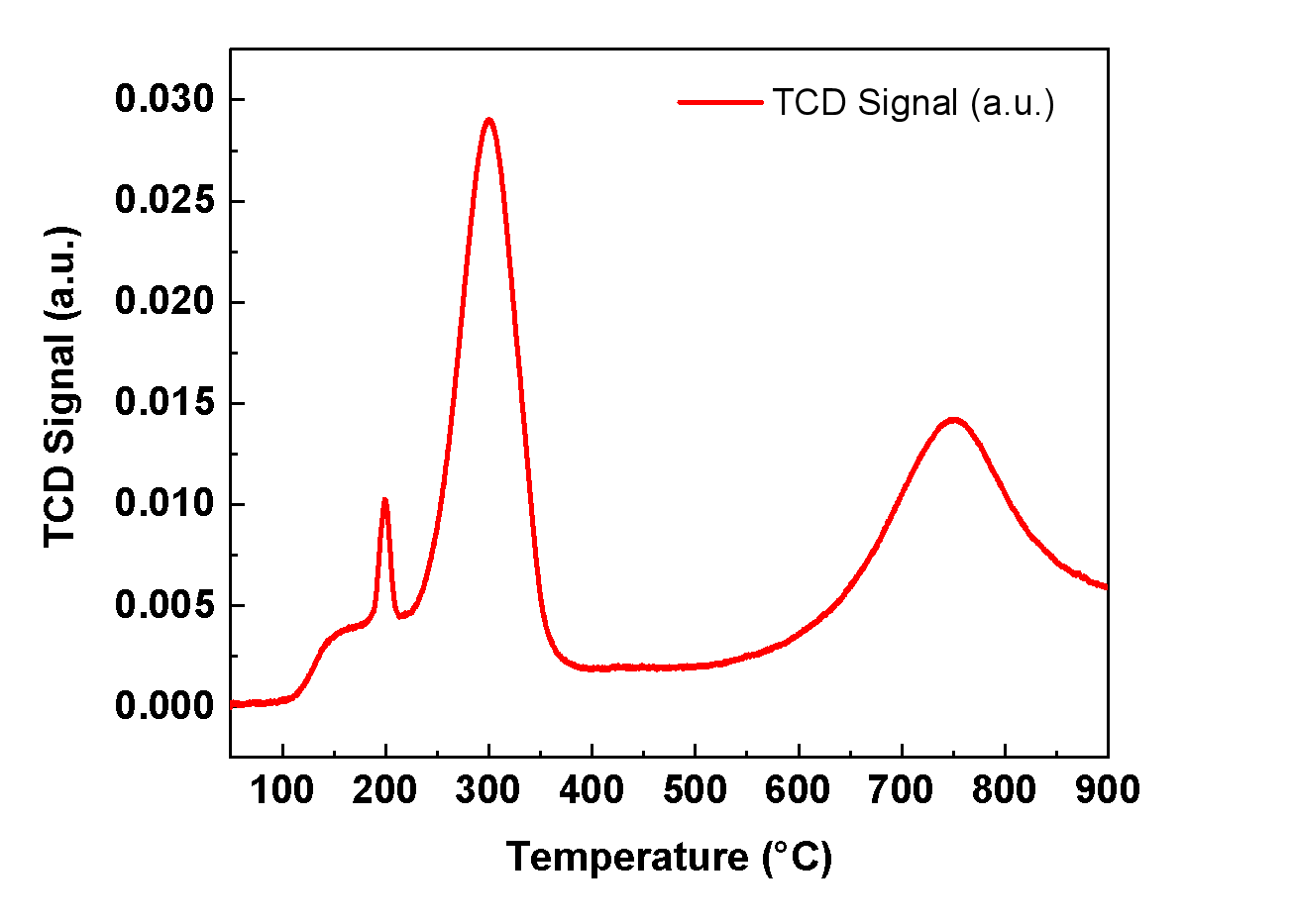

图3：镍基催化剂的H₂-TPR的TCD结果

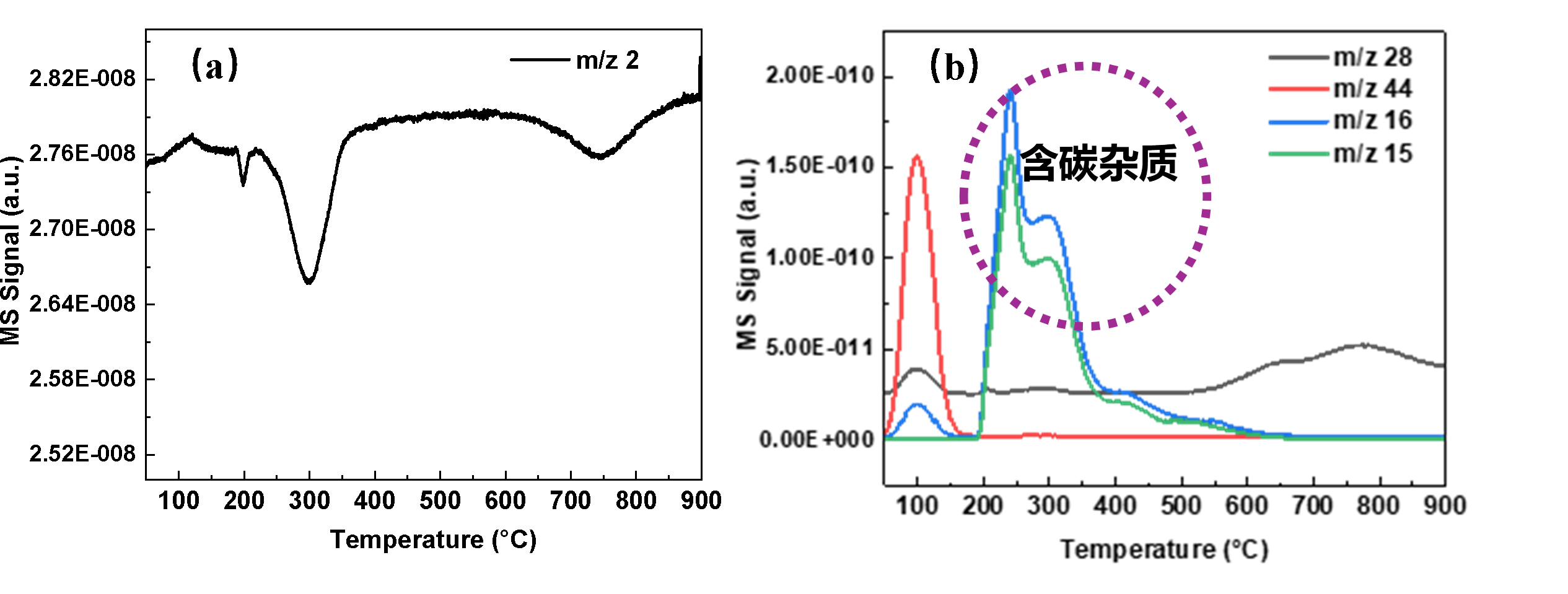

图4：镍基催化剂的H₂-TPR的MS结果

质谱方法小技巧：质量数选对，结果不跑偏

质谱方法设计有两个关键：

1. 选“特征质量数”：最好是目标物质独有的，但EI源质谱易出现碎片峰重叠（如图5，氨气和水都有m/z=17），这时得搭配m/z=16、15等辅助判断氨气的信号；

2.加一些常见分子质量数：例如水（m/z=18、17）、二氧化碳（m/z=44、28）、一氧化碳（m/z=28、14），很多时候能够帮你解释一些“实验突发情况”。

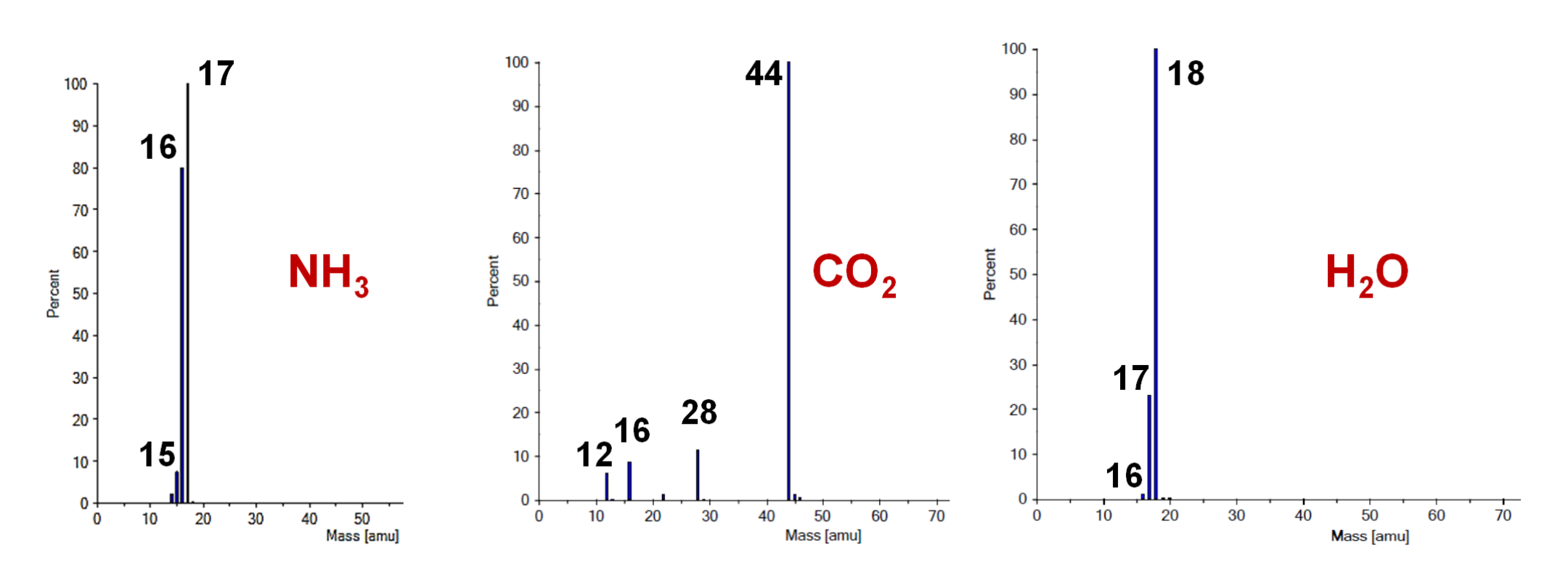

图5：氨气，二氧化碳和水的质谱图

有同学做分子筛烯烃-TPD实验，春天数据规律，夏天却脱附量骤减、峰形异常，差点怀疑人生。对比数据发现，夏天样品水的脱附量是春天的3倍（图6）——原来样品放久吸水，影响了烯烃吸附！重新制备新鲜样品，结果立马恢复正常。

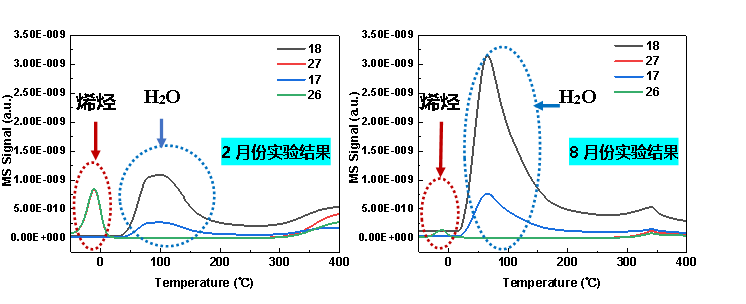

图6：分子筛样品烯烃-TPD质谱结果

最后划重点

“样品规范处理”、“检测器合理选择”、“质谱质量数精准匹配”

以上三条是化学吸附实验数据顺利获取的基本要求。想一次拿到合格的化学吸附数据，除了抓好以上三点，还得摸清样品特性、明确实验目的，和仪器管理员精准沟通。科研本就充满挑战，希望这些小技巧能让化学吸附实验少点波折、多点坦途！(文/图 颜佩芳）

如果实验有什么困扰，欢迎与颜老师随时交流——毕竟，谁也不想在同一个坑里反复跌倒呀～

颜佩芳，yanpeifang@dicp.ac.cn
